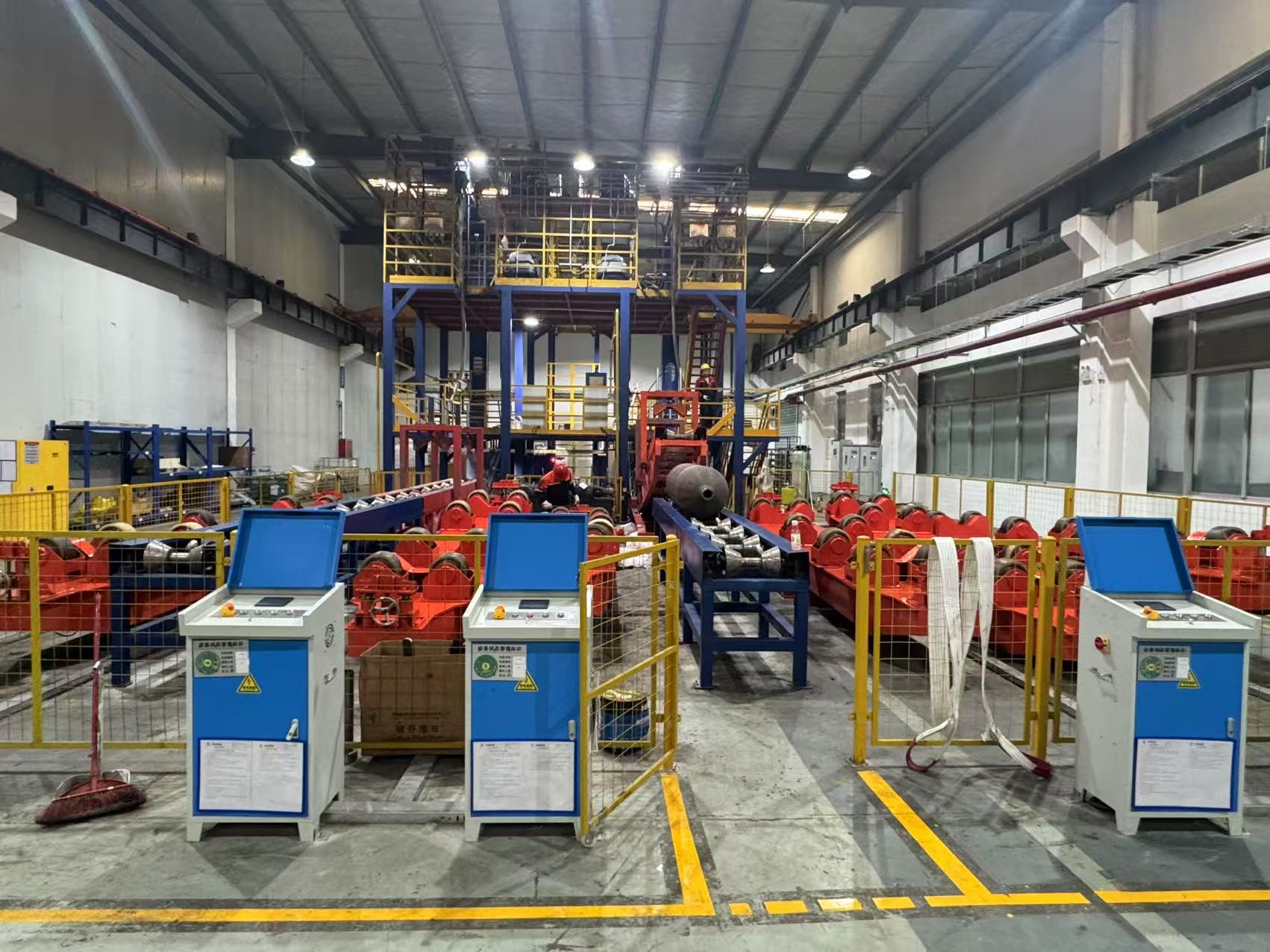

摆动式研磨架可同时研磨2根 2500m 长度以内的钢瓶或者研磨1根 5800m 的钢瓶。研磨架采用胶轮支撑工件，很好的起到对瓶身的保护作用，考虑到一套研磨架要同时研磨两件钢瓶，故每套研磨架配套了两组(一主一从)支轮，两组支轮可以单独运转也可联动同步运行，分别满足一架一瓶或一架双瓶的运行要求，并在两端均设置了防窜装置，配合工装的使用从而防止钢瓶在研过程中的轴向窜动。研架可通过油缸摆动正负4度，以此加强瓶头褶皱部分的研磨效果。
为了更好的适应不同长度的钢瓶研磨需求从动支撑轮设置有3档位置螺钉可调，同时从动支撑轮的中心距采用腰孔结构可调，避免长瓶由于直线度误差造成过定位。
两端防窜装置采用可整体拆卸式结构，在应急情况下可满足超长瓶的放置需求。
设备参数：
1、产品长度:2000mm-5800mm;
2、直径:0450mm-0720mm;
3、最大重量:4.2T(含磨料);
4、瓶口螺纹:两端带内外螺纹;
5、产品最大米重:700Kg(含料);
6、瓶曰内螺纹:3.25英寸/3.5英寸/4.25 英寸;
7、瓶口外螺纹:4.5英寸/5 英寸/5.5 英寸/6 英寸;
8、标件1:0559mm，长度 5435mm;
9、标件 2:0610mm，长度 2233mm/2118mm;
10、工艺要求:内壁粗糙度≤0.4μm(不包括去褶皱前封头过渡段内表面粗糙度)。
